项目名称：特斯拉超级工厂（2期）的电气火灾监控系统设计与应用
项目地点：上海
实施时间：
项目简介：
特斯拉超级工厂（2期）项目，位于上海市浦东新区临港产业区江山路5000号。
特斯拉超级工厂（2期）项目共有ARCM300-J1、ARCM200L-J8T8剩余电流式火灾探测器340只，安装于联合厂房3A-GA配电室、联合厂房3A-BIW配电室和联合厂房3B配电室。现场火灾探测器采用总线方式接至消控中心的Acrel-6000/B壁挂式电气火灾监控系统。本系统具有安装运输方便、性价比高、维护方便等优点。
电气火灾监控系统的基本组成应包括：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器等三个基本产品种类所组成。

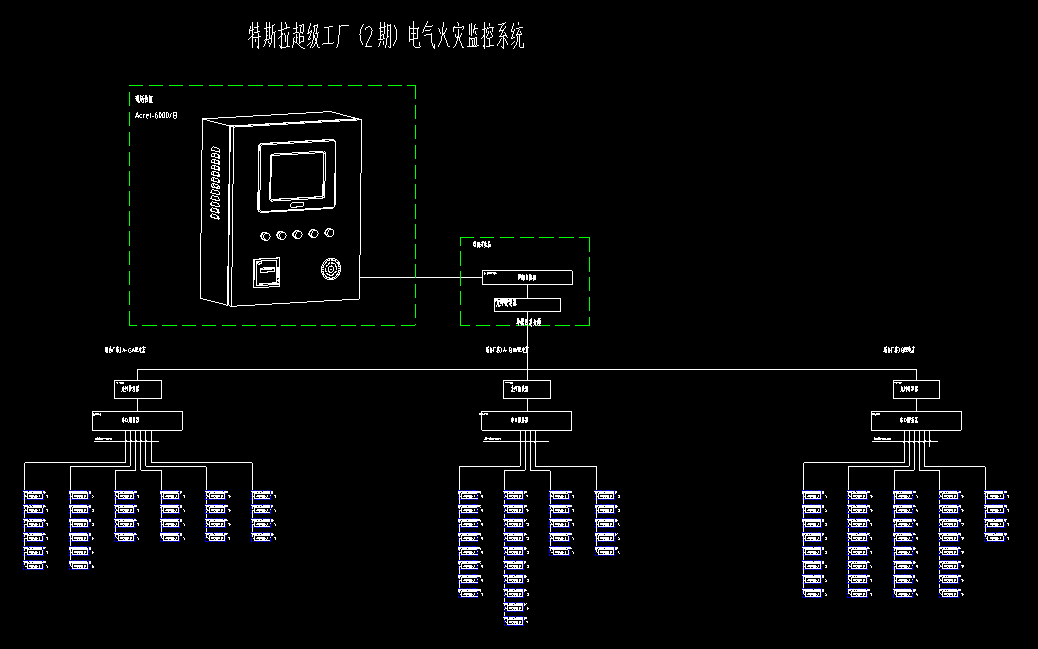

剩余电流式电气火灾监控系统采用分层分布式结构，由站控管理层、网络通讯层和现场设备层组成。各电气火灾监控探测器通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入壁挂式主机。
系统实现的功能：
(1).监控报警功能：
监控设备能接收多台探测器的漏电、温度信息，报警时发出声光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按显示屏“复位”按钮远程对探测器实现复位。对于声音报警信号也可以使用显示屏“消声”按钮手动消除。
(2).故障报警功能：
通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障”指示灯亮，并发出故障报警声音。
电源故障报警：当主电源或备用电源发生故障时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响。
(3).自检功能：
检查设备中所有状态指示灯、显示屏、喇叭是否正常。
(4).报警记录存储查询功能：
当发生漏电、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据提供多种便捷、快速的查询方法。
(5).电源功能：
当主电源发生停电、欠压等故障时，监控设备可自动切换到备用电源工作，当主电源恢复正常供电时，自动切回到主电源，切换过程中保证监控设备连续平稳运行。
(6).对探测器控制功能：
通过监控软件操作，可对连接到本设备的所有探测器进行远程复位控制。
(7).权限控制功能：
为确保监控系统的安全运行，监控设备软件操作权限分为三级，不同级别的操作员具有不同的操作权限。
